Hiệu chuẩn, sửa chữa, kiểm định là những nhu cầu cần phân biệt khi phòng QC sử dụng máy so màu X-Rite Ci64. Với bao bì, một kết quả lệch chưa đủ để kết luận máy hỏng: mẫu chuẩn, cách đặt bản in và thông số so sánh cũng có thể khác nhau.
Hướng dẫn dưới đây giúp người vận hành chuẩn bị phép đo, thực hiện Calibration và đọc kết quả theo điều kiện đã thống nhất trước khi quyết định hướng xử lý.
Chuẩn bị máy và bản in cần kiểm

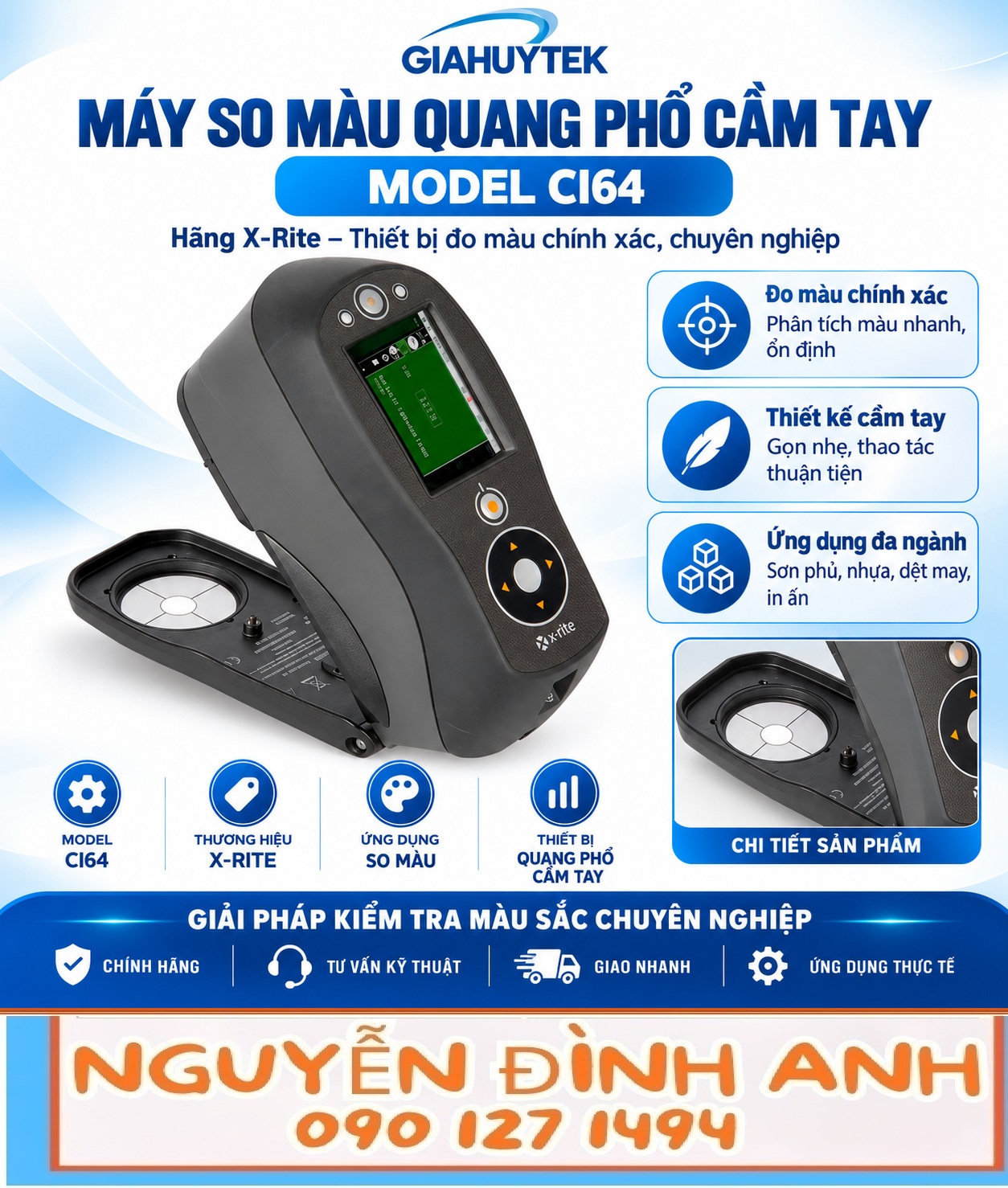

Ci64 là máy quang phổ cầm tay hình cầu d/8°, hỗ trợ dữ liệu SCI/SPIN và SCE/SPEX. Kiểm tra pin, màn hình và vùng đầu đo trước khi làm việc. Chuẩn bị đúng mẫu chuẩn đã được duyệt, đánh mã bản in cần so để không lẫn giữa phiên bản thiết kế hoặc các lô vật liệu.
Vùng màu phải đủ để che khẩu độ đang dùng. Tránh đặt cửa đo lên mép gấp, chữ hoặc hai vùng màu khác nhau nếu mục đích là đo một mảng màu đồng nhất. Giữ trạng thái bề mặt và cách kê mẫu theo quy trình; một bản in có nền hoặc lớp phủ khác cần được nhận diện trong hồ sơ.
Hiệu chuẩn, sửa chữa, kiểm định: hiểu đúng bước đầu
Vào Calibration và làm theo chỉ dẫn của máy với chuẩn trắng cùng bẫy đen phù hợp. Giữ đầu đo ổn định trong mỗi lần đọc, chờ thông báo hoàn tất rồi mới chuyển bước. Chuẩn bị chuẩn sạch, tránh dấu tay trên bề mặt; không bỏ qua cảnh báo và bắt đầu đo như khi trạng thái hiệu chuẩn hợp lệ.
Calibration trên máy là thao tác vận hành, không đồng nghĩa thiết bị vừa được sửa chữa hoặc đã có hồ sơ đánh giá bên ngoài. Nếu hiệu chuẩn không hoàn tất, ghi lại thông báo, kiểm tra điều kiện và phụ kiện theo hướng dẫn. Khi cần hồ sơ dịch vụ, xác nhận rõ phạm vi, phương pháp và đơn vị thực hiện thay vì chỉ yêu cầu một tên gọi chung.
Cài đặt và đo chuẩn trước khi đo mẫu
Chọn nguồn tính toán như D65 hoặc D50, góc quan sát 2° hay 10° theo yêu cầu. Thống nhất hệ L*a*b*, công thức ΔE*ab hoặc ΔE00, chế độ SCI/SCE và khẩu độ. Đây là các điều kiện dùng để so dữ liệu; không tùy ý đổi khi chuyển từ mẫu chuẩn sang bản in cần kiểm tra.
Đặt cửa đo đúng vùng, giữ máy tiếp xúc ổn định theo thiết kế và thực hiện phép đọc chuẩn. Lưu hoặc chọn Standard đúng mã rồi đo Sample. Nếu cần nhiều vị trí hay lấy trung bình, làm theo kế hoạch lấy mẫu đã thống nhất. Đừng chọn riêng vị trí cho kết quả tốt nhất rồi đại diện cho toàn bộ bản in.
Đọc sai lệch màu và xử lý bất thường
Xem ΔL*, Δa*, Δb* để biết hướng khác biệt, sau đó đối chiếu ΔE với dung sai đã đặt đúng công thức. Ví dụ, một mức ΔE00 chỉ có ý nghĩa Pass/Fail khi gắn với giới hạn đã thỏa thuận cho sản phẩm. Không coi mọi giá trị ΔE dưới một con số tự chọn đều đạt cho tất cả loại bao bì.
Khi kết quả khó lặp lại, xem lại vị trí đo, độ sạch, mẫu chuẩn và cài đặt trước khi kết luận lỗi phần cứng. Bảo quản máy trong hộp, tránh va đập, bụi và ẩm cao; vệ sinh theo hướng dẫn X-Rite. Nếu lỗi còn lặp lại, lưu mã máy cùng thông báo và chuyển kiểm tra kỹ thuật, không tự mở sửa cụm quang học.
Thông số cần giữ thống nhất
- Nguồn tính toán và góc quan sát.
- Khẩu độ, SCI/SPIN hoặc SCE/SPEX.
- Công thức ΔE, dung sai và mẫu chuẩn.
| Lựa chọn | Ý nghĩa cần nhớ |
|---|---|
| SCI / SPIN | Bao gồm thành phần phản xạ gương |
| SCE / SPEX | Loại thành phần phản xạ gương |
| ΔE*ab và ΔE00 | Hai công thức khác nhau; không dùng chung kết quả một cách máy móc |
| Khẩu độ | Theo cấu hình máy và kích thước vùng màu cần đo |
Câu hỏi thường gặp
Có thể dùng mọi khẩu độ để đo bản in?
Không. Chọn khẩu độ có trên cấu hình máy và phù hợp vùng màu, rồi giữ thống nhất giữa chuẩn và mẫu.
SCI và SCE có cho kết quả giống nhau?
Không nên mặc định như vậy. Hai cách xử lý thành phần phản xạ gương khác nhau, cần dùng đúng chế độ yêu cầu.
Calibration xong có thể bỏ hồ sơ kiểm tra?
Không. Vẫn cần ghi mã chuẩn, điều kiện đo, công thức và dung sai để truy lại kết quả của từng lô.
