Hiệu chuẩn, sửa chữa, kiểm định máy Ci60 cần gắn với cách doanh nghiệp kiểm soát màu bao bì. Cùng một mảng mực có thể cho kết quả khác nếu người đo đổi nền lót, đo sát mép hoặc chọn sai mẫu tham chiếu.
Với X-Rite Ci60, phòng QC có thể lượng hóa sai lệch màu để trao đổi với sản xuất. Hướng dẫn dưới đây tập trung vào quy trình đo phản xạ trên mẫu bao bì và cách ghi nhận kết quả có thể truy xuất.
Chọn vùng bao bì phù hợp với Ci60

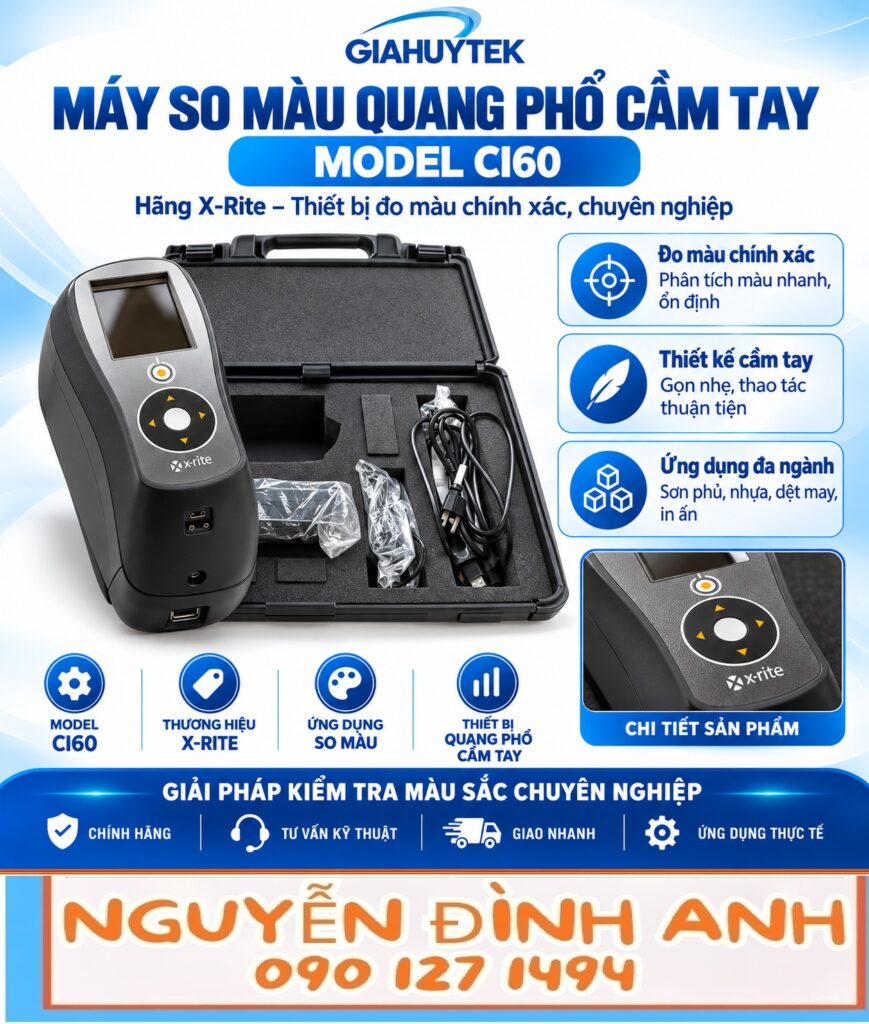

Ci60 là thiết bị quang phổ cầm tay, có vùng đo 8 mm. Khi kiểm tra thiết kế nhiều màu, cần tìm ô màu đủ rộng để vùng đo nằm hoàn toàn bên trong. Đo chồng lên chữ, đường biên hoặc hoa văn sẽ tạo giá trị hỗn hợp.
Thiết bị hỗ trợ kiểm soát chất lượng vật liệu qua so sánh mẫu chuẩn và mẫu sản xuất. Tuy nhiên, phép đo màu không thay thế kiểm tra độ bền bao bì hay các chỉ tiêu cơ lý khác.
Chuẩn bị mẫu và nền lót
Lấy mẫu sạch, khô, không nhăn và ghi rõ tình trạng cán màng hoặc phủ bề mặt. Với vật liệu mỏng có thể bị ảnh hưởng bởi nền sau, dùng nền lót đã quy định và giữ giống nhau khi đo chuẩn lẫn mẫu.
Nếu màu được duyệt ở trạng thái thành phẩm, không so trực tiếp với mẫu chưa qua công đoạn hoàn thiện rồi quy toàn bộ khác biệt cho mực in. Tình trạng bề mặt phải được mô tả trong phiếu đo.
Hiệu chuẩn, sửa chữa, kiểm định Ci60 đúng phạm vi
Trước khi làm việc, kiểm tra nguồn pin, cửa đo và bộ chuẩn đi kèm. Vào Calibration, đo chuẩn trắng rồi thực hiện bước zero với bẫy đen theo thông báo màn hình. Giữ máy đứng yên và xác nhận quá trình đã hoàn tất.
Tấm chuẩn trắng phải đúng với bộ thiết bị; giấy trắng hoặc tấm gốm khác không phải vật thay thế. Nếu chuẩn bám bụi hay có dấu tay, vệ sinh theo tài liệu X-Rite trước khi hiệu chuẩn lại.
Hiệu chuẩn vận hành là bước thiết lập tham chiếu cho phép đo. Khi cần hồ sơ dịch vụ, doanh nghiệp nên xác định riêng phạm vi hiệu chuẩn và yêu cầu kiểm định áp dụng. Máy hỏng, rơi hoặc báo lỗi kéo dài cần được đánh giá sửa chữa bởi kỹ thuật.
Thiết lập điều kiện so sánh màu in
Chọn nguồn sáng theo yêu cầu của khách hàng, chẳng hạn D50 hoặc D65; giữ cùng góc quan sát 2° hay 10° đã thống nhất. Dùng hệ CIE L*a*b* để theo dõi chiều thay đổi màu và chọn công thức ΔE phù hợp.
- Ghi tên công thức, không chỉ ghi một số ΔE.
- Thống nhất chế độ phản xạ gương khi có lựa chọn.
- Cài giới hạn nghiệm thu theo từng mã sản phẩm.
- Không thay đổi điều kiện giữa chuẩn và mẫu.
Đo chuẩn, đo mẫu và giải thích kết quả
Đặt máy vuông vững trên ô màu, bảo đảm tiếp xúc ổn định. Đo mẫu đã duyệt và lưu dưới mã Standard dễ nhận biết. Sau đó chuyển sang Sample, đo các vị trí đại diện theo kế hoạch lấy mẫu của lô.
Quan sát ΔL*, Δa*, Δb* và ΔE. Nếu quy ước là mẫu trừ chuẩn, ΔL* âm nghĩa là tối hơn; Δa* dương là đỏ hơn; Δb* dương là vàng hơn. Những chiều lệch này giúp trao đổi cụ thể hơn với bộ phận sản xuất.
Tình huống minh họa trong xưởng
Một lô hộp cho ΔE00 cao hơn giới hạn nội bộ, nhưng kết quả giảm rõ khi dùng đúng nền lót. QC cần ghi nhận nguyên nhân thao tác và đo lại theo quy trình, không giữ số cũ để kết luận lô lỗi.
Ngược lại, nếu sai lệch vẫn xuất hiện trên nhiều mẫu và máy kiểm tra chuẩn ổn định, hãy cách ly lô để đánh giá công đoạn in hoặc hoàn thiện. Đèn kiểm màu và quan sát trực tiếp là phần bổ sung hữu ích khi quyết định ngoại quan.
Lưu hồ sơ và chăm sóc thiết bị
Phiếu kiểm tra nên chứa mã lô, vị trí ô màu, nền lót, trạng thái bề mặt, người đo và cấu hình. Khi cần đối chiếu với khách hàng may mặc, thông tin này giúp tránh so các kết quả được tạo trong điều kiện khác nhau.
Cất máy, chuẩn trắng và bẫy đen trong hộp sau sử dụng. Tránh bụi, va đập và môi trường ngưng tụ. Không tự tháo cụm quang học nếu không có hướng dẫn kỹ thuật phù hợp.
FAQ về đo màu bao bì
Đo trên mép gấp được không?
Nên chọn bề mặt phẳng đủ lớn; mép gấp có thể làm đầu đo tiếp xúc không đều.
Một lần đo đủ kết luận cả lô?
Không. Cần kế hoạch lấy mẫu và vị trí đo đại diện cho biến thiên của lô.
Pass trên máy có luôn được khách duyệt?
Chỉ khi cấu hình, dung sai và phương pháp đã được hai bên thống nhất.
Kết luận
Độ tin cậy của Ci60 phụ thuộc vào chuẩn đúng, nền lót nhất quán và hồ sơ đầy đủ. Hãy liên hệ tư vấn kỹ thuật khi cần xây dựng phương pháp đo, đánh giá hiệu chuẩn hoặc xử lý lỗi thiết bị.
